Milvus 架构概述

Milvus 采用共享存储架构，具有存储和计算分离的特点，计算节点可横向扩展 。 遵循数据平面和控制平面分解的原则

Milvus包含四层

访问层、协调器服务、工作节点、存储，这些层都是相互独立的。

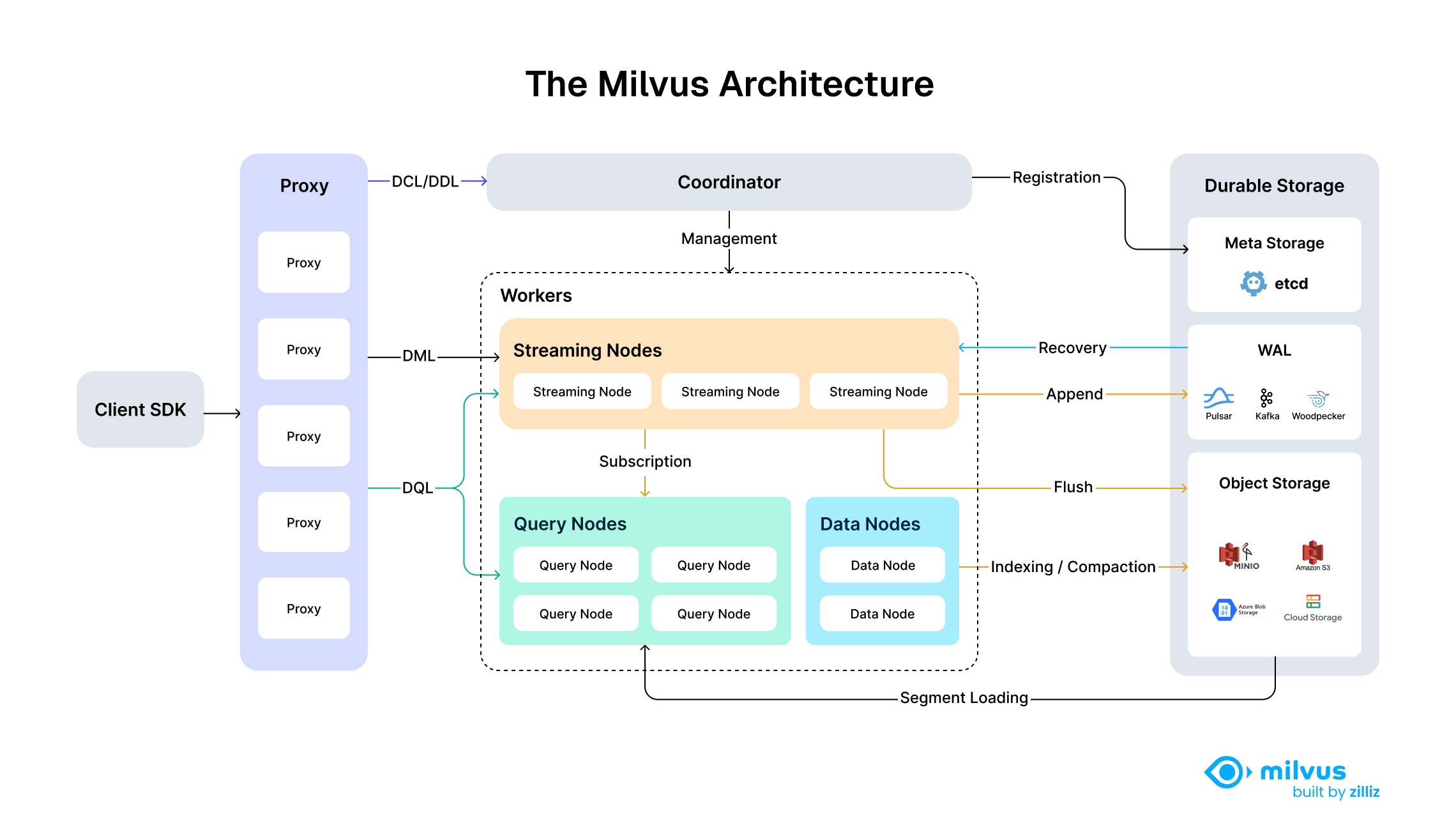

下图说明了 Milvus 的高层架构，展示了其模块化、可扩展和云原生的设计，以及完全分解的存储层和计算层

架构图

访问层Proxy

访问层由一组无状态代理组成，是系统的前端层，也是用户的终端。它验证客户端请求并减少返回结果：

  • 代理本身是无状态的。它使用 Nginx、Kubernetes Ingress、NodePort 和 LVS 等负载均衡组件提供统一的服务地址。

  • 由于 Milvus 采用的是大规模并行处理（MPP）架构，代理会对中间结果进行聚合和后处理，然后再将最终结果返回给客户端。

协调器Coordinator

协调器是 Milvus 的大脑。在任何时刻，整个集群都有一个协调器在工作，负责维护集群拓扑结构、调度所有任务类型并保证集群级一致性。

以下是协调员处理的部分任务：

  • DDL/DCL/TSO 管理：处理数据定义语言 (DDL) 和数据控制语言 (DCL) 请求，如创建或删除 Collections、分区或索引，以及管理时间戳 Oracle (TSO) 和时间刻度签发。
  • 流服务管理：将先写日志（WAL）与流节点绑定，并为流服务提供服务发现功能。
  • 查询管理：管理查询节点的拓扑结构和负载平衡，并提供和管理服务查询视图，以指导查询路由。
  • 历史数据管理：将压缩和索引建立等离线任务分配给数据节点，并管理数据段和数据视图的拓扑结构

工作节点Workers

工作节点是无状态的，是执行器，并且当部署在Kubernetes上时，可以促进系统的横向扩展和灾难恢复。工作节点有三种类型

  • 流节点： 基于底层 WAL 存储提供碎片级的一致性保证和故障恢复。同时，流节点还负责增长数据查询和生成查询计划。此外，它还负责将增长数据转换为封存（历史）数据
  • 查询节点： 查询节点从对象存储中加载历史数据，并提供历史数据查询
  • 数据节点： 数据节点负责离线处理历史数据，如压缩和建立索引

存储Data

存储是系统的骨骼，负责数据的持久性。它包括元存储、日志代理和对象存储

  • 元存储 存储元数据快照，如 Collections Schema 和消息消耗检查点。元数据的存储要求极高的可用性、强一致性和事务支持，因此 Milvus 选择 etcd 作为元存储。Milvus 还使用 etcd 进行服务注册和健康检查。

  • 对象存储 对象存储用于存储日志快照文件、标量和向量数据的索引文件以及中间查询结果。Milvus 使用 MinIO 作为对象存储，可随时部署在 AWS S3 和 Azure Blob 这两个全球最流行、最具成本效益的存储服务上。然而，对象存储的访问延迟较高，并按查询次数收费。为了提高性能并降低成本，Milvus 计划在基于内存或固态硬盘的缓存池上实现冷热数据分离。

  • WAL 存储(日志代理) 先写日志（WAL）存储是分布式系统中数据持久性和一致性的基础。在提交任何更改之前，首先要将其记录在日志中，以确保在发生故障时，可以准确恢复到之前的位置。

常见的 WAL 实现包括 Kafka、Pulsar 和 Woodpecker。与传统的基于磁盘的解决方案不同，Woodpecker 采用云原生的零磁盘设计，直接写入对象存储。这种方法可以毫不费力地根据您的需求进行扩展，并通过消除管理本地磁盘的开销来简化操作符。

通过提前记录每次写入操作，WAL 层保证了可靠的全系统恢复和一致性机制--无论你的分布式环境发展得多么复杂

主要组件

Milvus 集群由五个核心组件和三个第三方依赖项组成。每个组件都可以独立部署在 Kubernetes 上：

Milvus 组件

  • 协调器：可启用主从模式，以提供高可用性
  • 代理：每个集群一个或多个
  • 流节点：每个集群一个或多个
  • 查询节点：每个群集一个或多个
  • 数据节点：每个群集一个或多个

第三方依赖

  • 元存储：存储 Milvus 中各种组件的元数据，如 etcd

  • 对象存储： 负责 Milvus 中索引和二进制日志文件等大型文件的数据持久化，例如 S3

  • WAL 存储：为 Milvus 提供先写日志（WAL）服务，如 woodpecker。

在Woodpecker零磁盘模式下，WAL直接使用对象存储和元存储，无需其他部署，减少第三方依赖。

Milvus 部署模式

运行 Milvus 有两种模式：

独立运行

在一个进程中运行所有组件的 Milvus 单实例，适用于数据集小、工作量小的情况。 此外，在 Standalone 模式下，可以选择更简单的 WAL 实现，如 woodpecker 和 rocksmq，以消除对第三方 WAL 存储依赖的要求

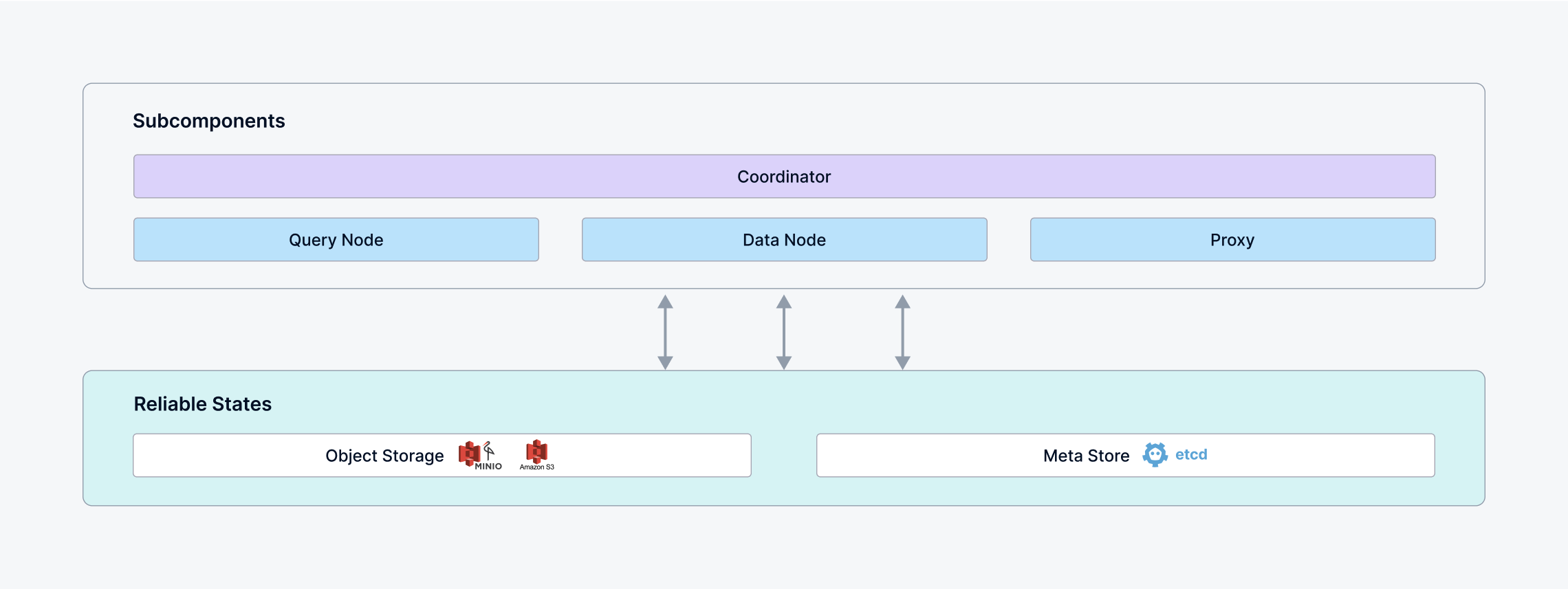

独立架构

目前，即使 WAL 存储后端支持集群模式，也无法从 Milvus 独立实例在线升级到 Milvus 集群

集群

Milvus 的一种分布式部署模式，每个组件独立运行，并可进行弹性扩展。这种设置适用于大型数据集和高负荷场景。

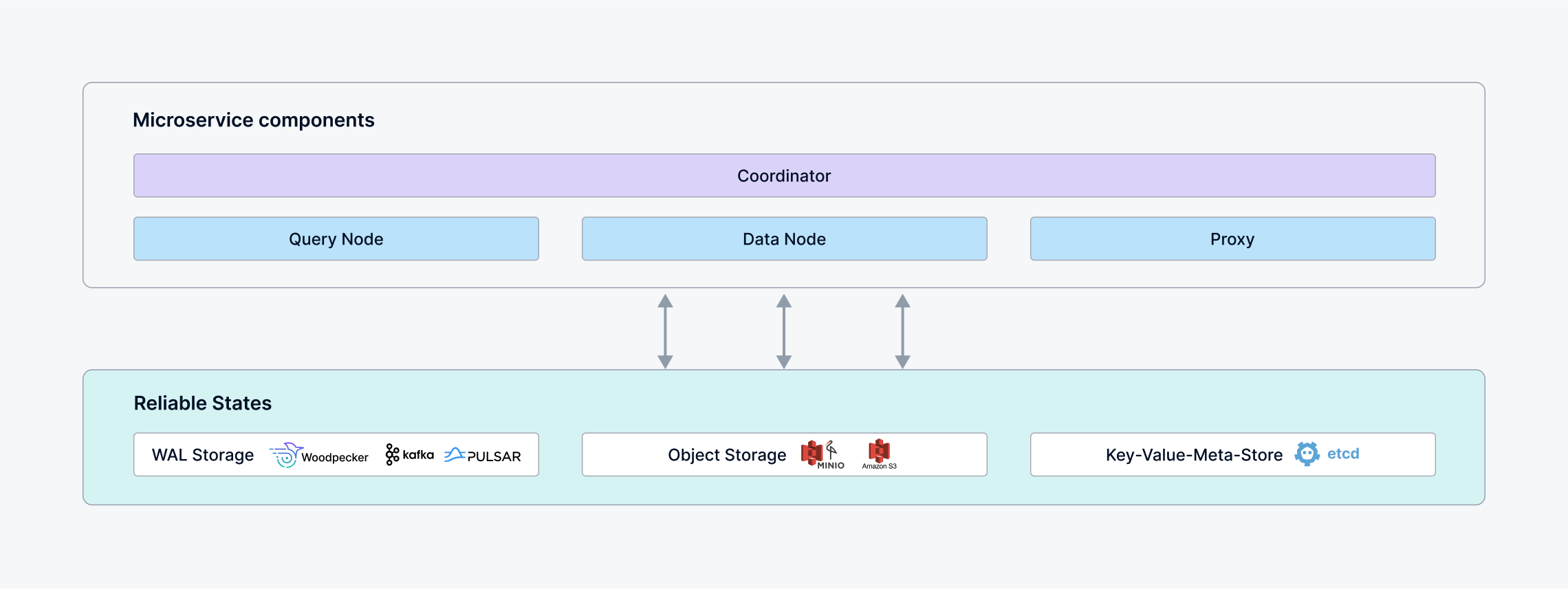

分布式架构
